SWF系列

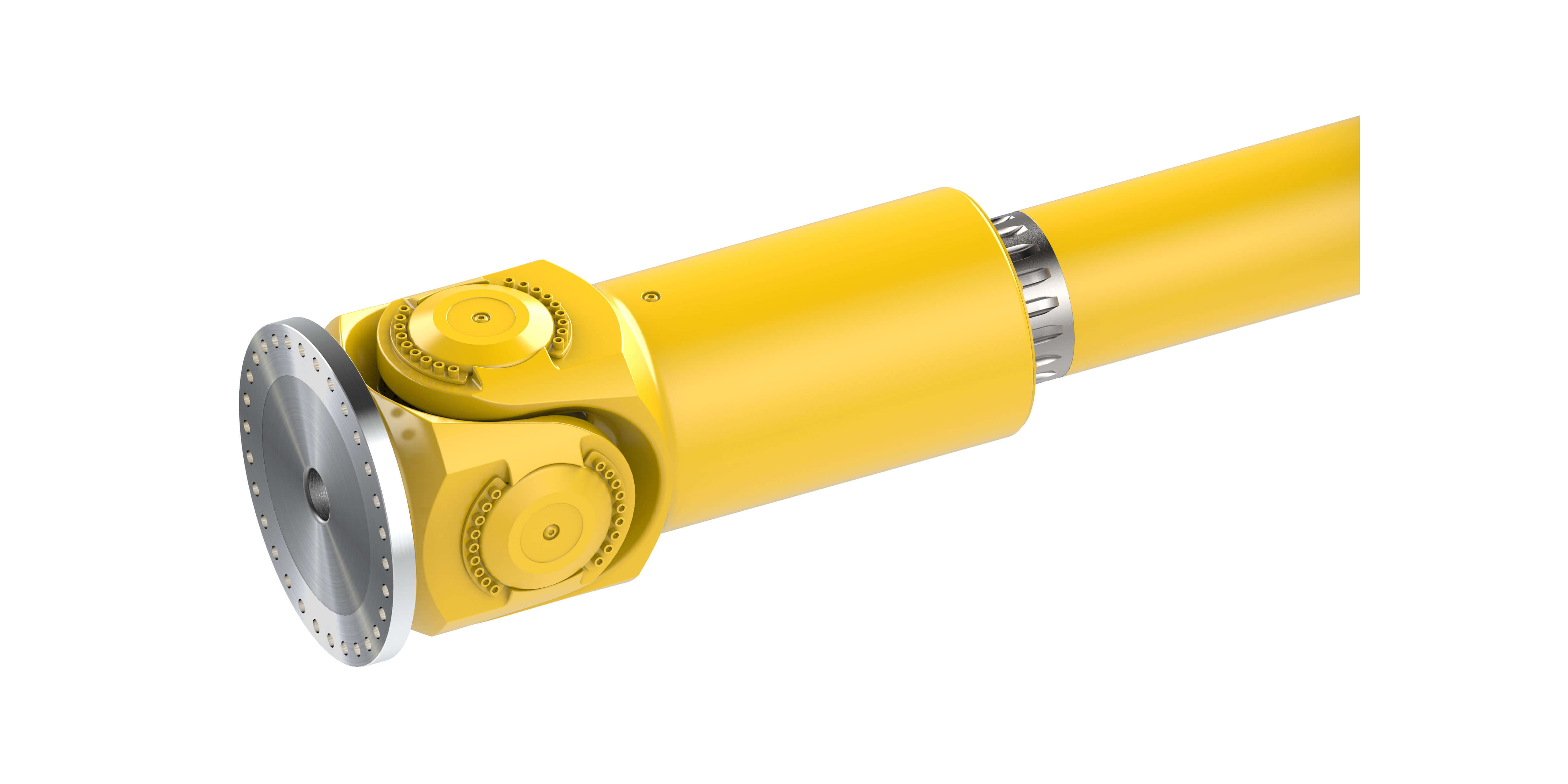

十字軸式萬向聯軸器主要由十字軸總成、各種叉頭、花鍵副等零部件組成。具有傳遞轉矩大、可用夾角大、使用壽命長、使用范圍廣，且靈活平穩高效運轉等優點。

樂清三豐傳動開發的經典結構系列，擁有多項自主知識產權，能完全替代SWP及SWC系列的高性價比優質產品。屬整體叉頭結構，充分利用叉頭內寶貴的空間尺寸，用獨創可靠且裝拆方便的卡板替代開槽嵌擋圈結構，并巧妙地在十字軸端部裝有軸向滾動軸承，實現徑向、軸向全滾動軸承結構。該系列產品承載轉矩大、使用壽命長、精度高、轉動靈活可靠，特別適用于各繁重工況條件，其優勢更加突出。

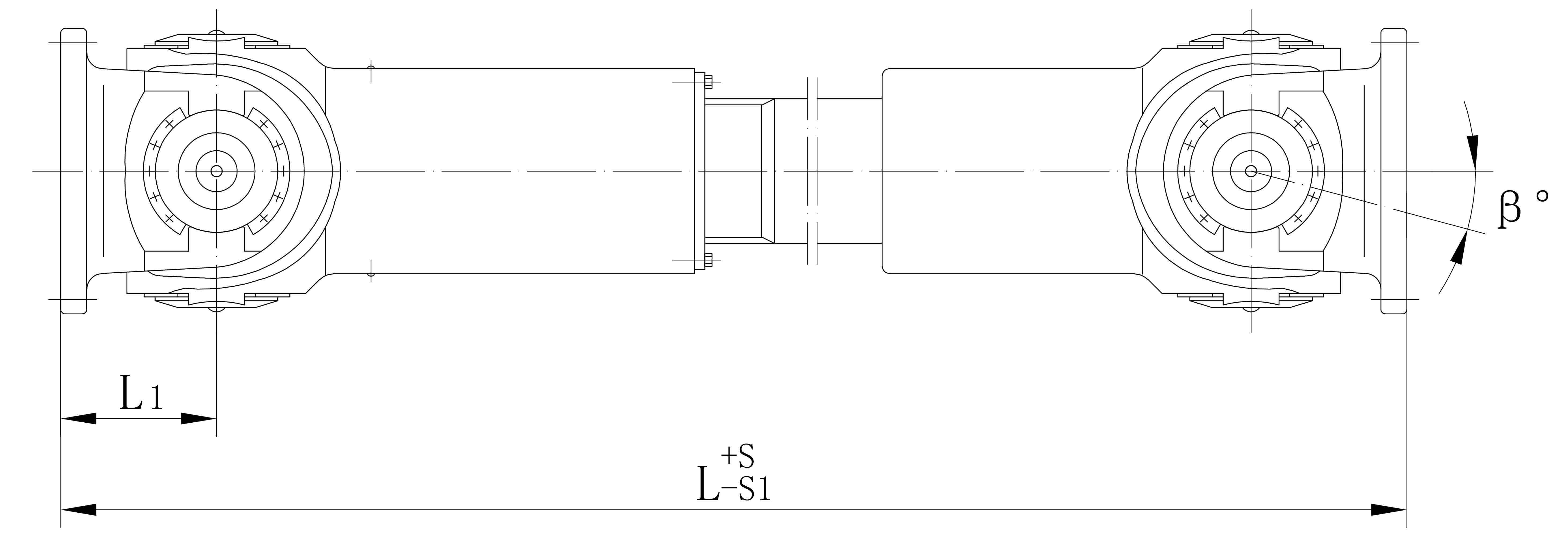

SWF系列規格性能表

型號	P	Q	G	A	β	L1	S	S1	LFmin	LBmin	G0	G100	I0	I100
型號	Tm(kN.m)					mm					Kg		Kg.㎡
SWF200	30	36	42	6.5	≤15°	120	35	25	870	630	149	6.45	0.45	0.008
SWF225	46	55	63	9.52		140	40	25	990	710	200	7.78	0.82	0.012
SWF250	57	68	76	12.23		150	40	30	1075	785	264	9.69	1.36	0.019
SWF285	88	104	117	17.56		170	50	35	1225	890	382	12.15	2.55	0.03
SWF315	126	148	166	23.35		190	55	35	1350	985	538	15.87	4.37	0.05
SWF350	192	223	253	34.65		210	60	40	1495	1095	744	20.09	7.47	0.08
SWF390	248	293	332	45.8		230	60	40	1645	1290	1030	24.8	12.8	0.12
SWF435	373	440	500	66.9		260	75	45	1840	1495	1511	30	21.7	0.182
SWF490	524	615	700	95.4	≤12°	280	85	55	2010	1590	2035	35.7	37	0.25
SWF550	703	824	940	130.6		315	95	60	2290	1800	3015	48.6	69.5	0.47
SWF620	1035	1227	1390	186.8		355	105	65	2590	2040	4390	63.49	128	0.81
SWF680	1460	1700	1920	249.3		390	105	65	2820	2240	5710	76	201	1.16
SWF780	2295	2680	3020	379.3		450	120	85	3300	2580	8800	104	406	2.18
SWF840	2810	3300	3700	456		480	120	85	3530	2760	11037	120	587	2.9
SWF920	3570	4180	4700	575		525	150	100	3860	3030	14177	143	908	4.11
SWF1000	4710	5400	6200	744		575	150	100	4190	3280	18210	168	1380	5.66
SWF1100	6400	7400	8430	998		630	180	120	4620	3630	24100	201	2200	8.18
SWF1200	8200	9500	10810	1278		700	180	120	5050	3970	31300	238	3388	11.45

注：1.統一糾正以往聯軸器性能參數誤差的同時，更進一步優化設計，提升聯軸器性能指標

2.Tm—許用轉矩。鑄鋼基礎型組合-P；鑄鋼全加工質優價平型組合-Q；鍛鋼全加工高端輕奢型組合-G

3.脈動疲勞轉矩=0.87·Tm；對稱疲勞轉矩=0.6·Tm

4.A——反應軸承容量的值

5.L-Fmin、L-Bmin——分別為壓配叉頭結構型式和軸連叉頭結構型式的最短長度

6.G0——在最短長度LFmin時的自重

7.I0——在最短長度LFmin時的傳動慣量

8.G100、I100——長度增加100mm時的G、I增量

9.如需非標產品，樂清三豐傳動亦可設計制造
